3. ADATOK MEGADÁSA

Kérlek add meg a válaszfal vastagságát, és a felület nagyságát!

VÁLASZFAL VASTAGSÁGA

MEKKORA A FELÜLET ( m² )

Kalkuláció összegzése

Szerkezet	Gipszkarton válaszfal
Típus	Szimpla profilvázra 1 réteg gipszkartonnal
Vastagság	5 cm
Felület	m²

Gipszkarton válaszfal építésének menete

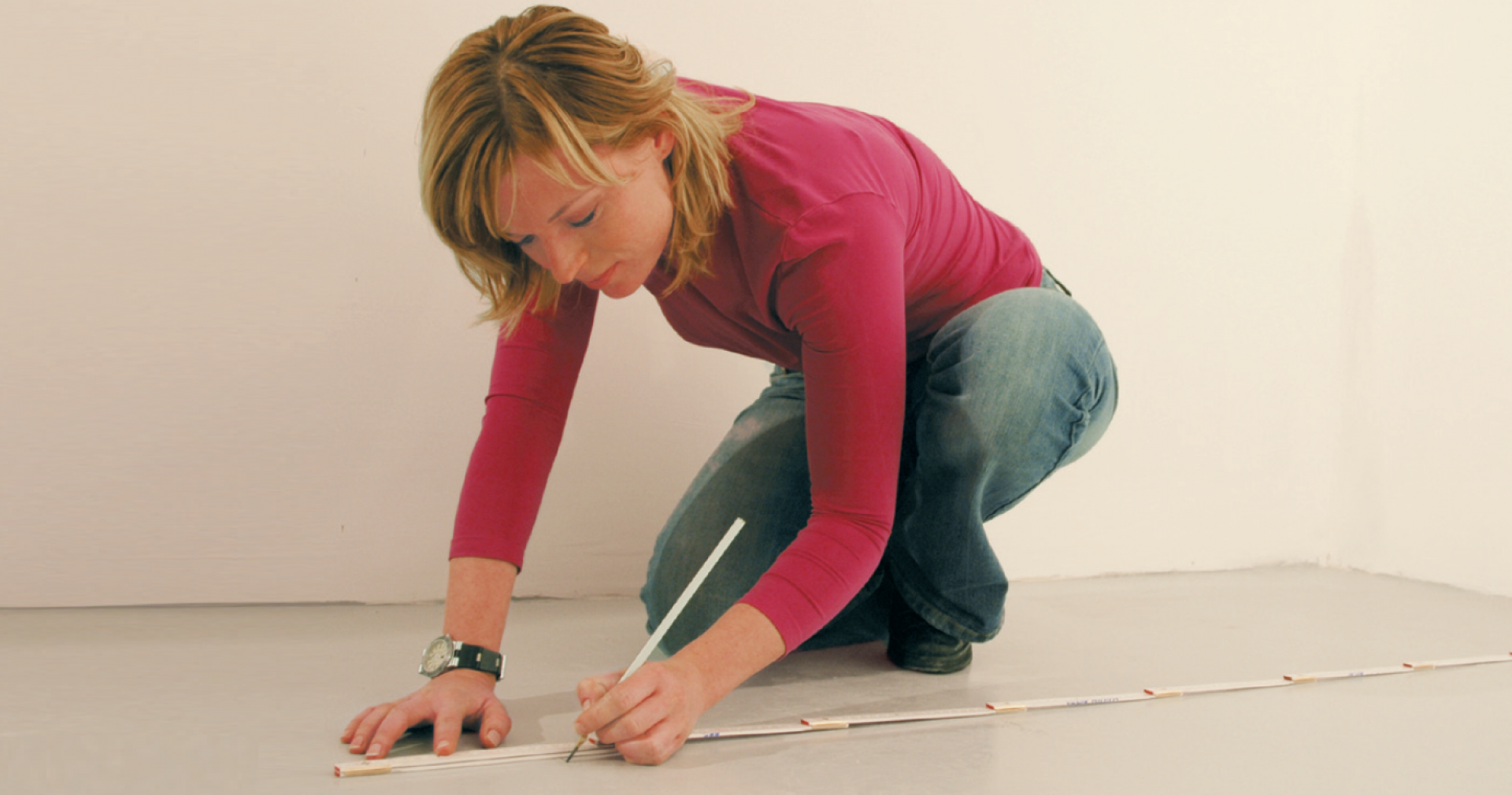

1. lépés

A padlón, a környező falakon és a mennyezeten is kijelöljük a válaszfal helyét. Ne feledkezzünk meg az esetleges ajtótokokról. Figyelem: az alapszerkezet (profilváz) helyét jelöljük ki, ezért a méretezés során a Rigips lapok vastagságát is fegyelembe kell venni.

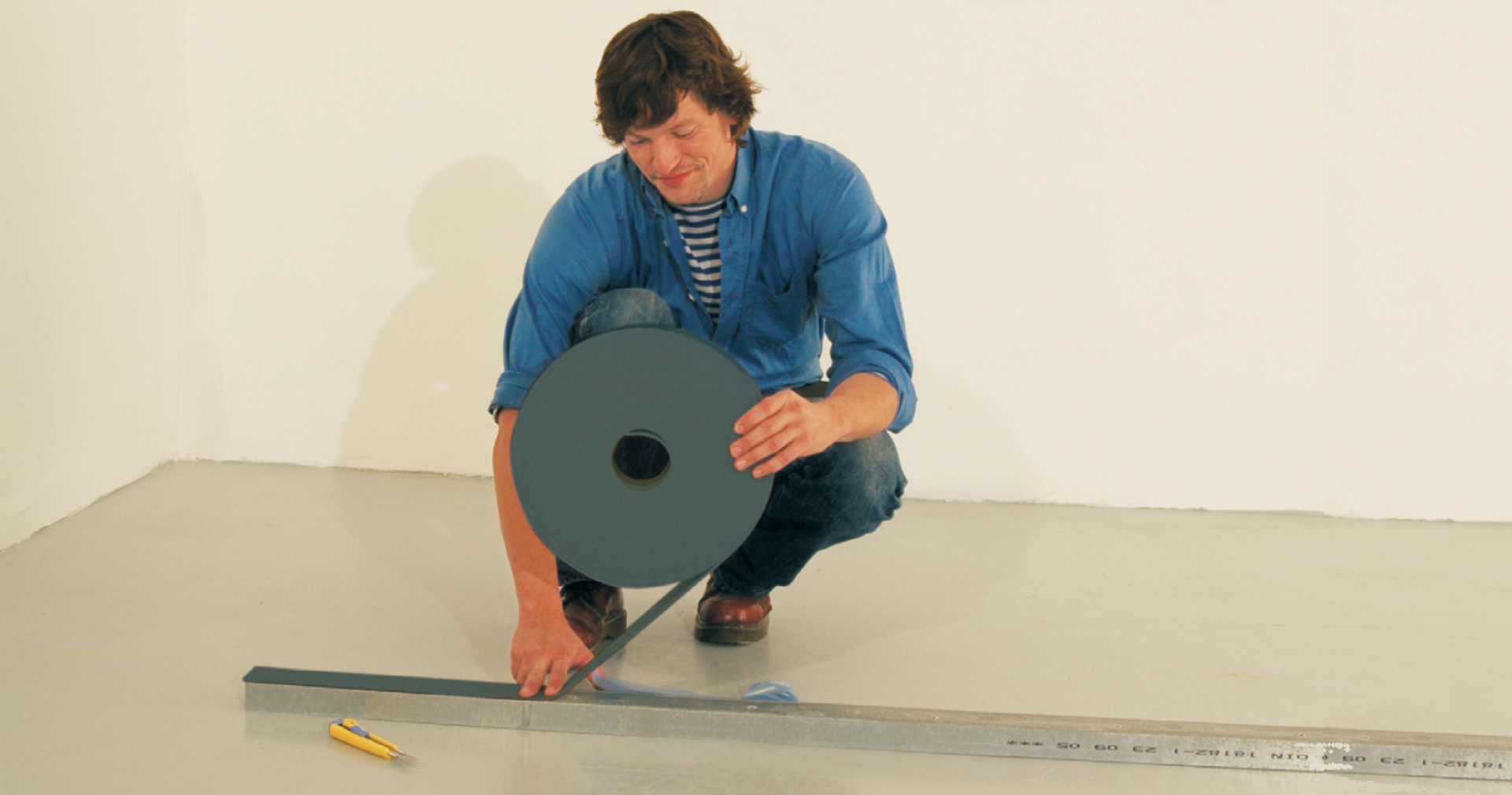

2. lépés

A fal kerületi elemeire (a vízszintes UW- és függőleges CW-profilokra) felragasztjuk a Rigips szigetelő szivacscsíkot.

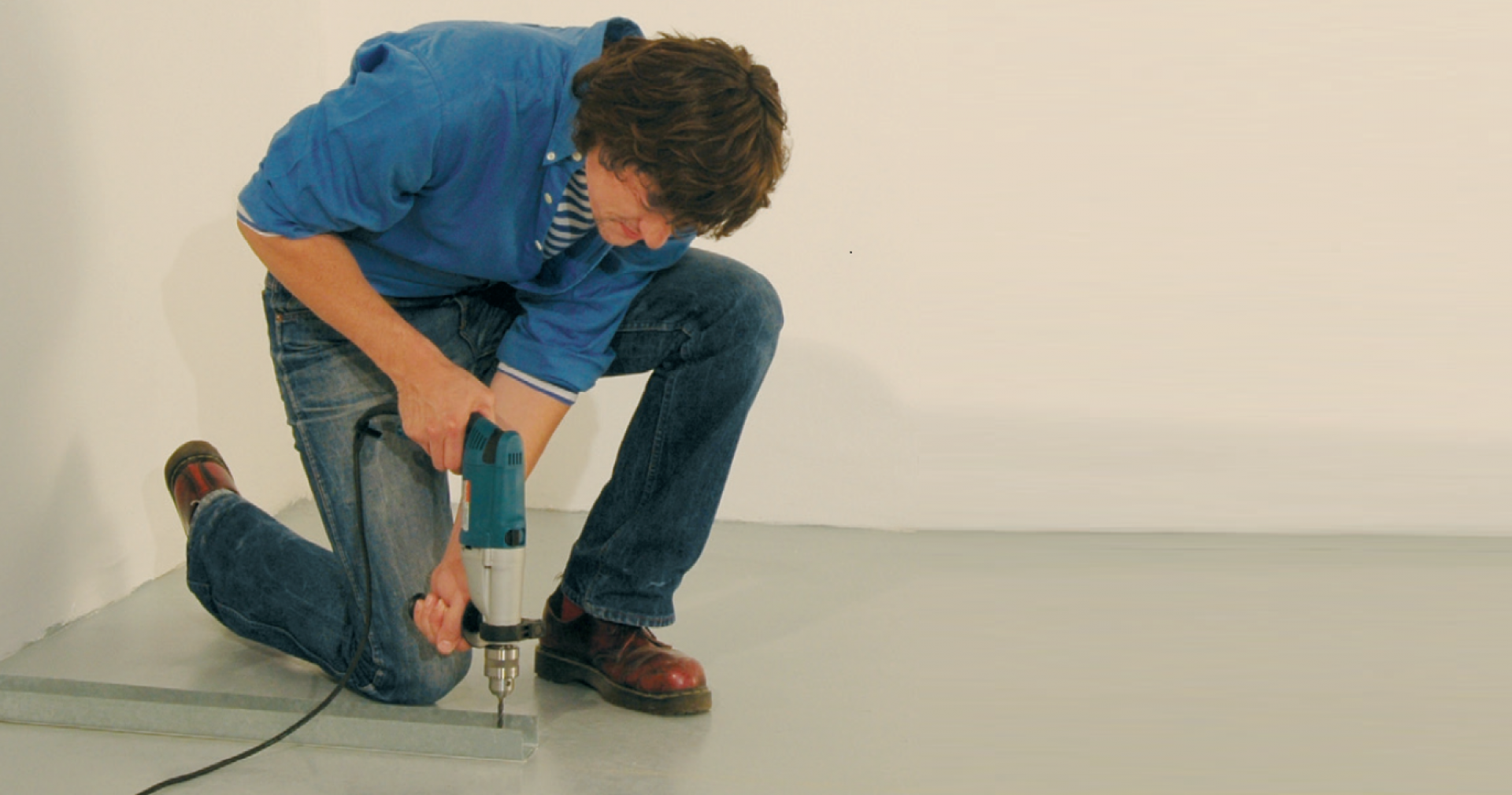

3. lépés

Az UW-profilokat (betonalap esetén) műanyag beütődübelekkel, vagy más, az alap anyagától függően megválasztott elemekkel rögzítjük. A maximális rögzítési távolság 800 mm. A falsarkok közelében az első rögzítési pont maximális távolsága a faltól 200 mm.

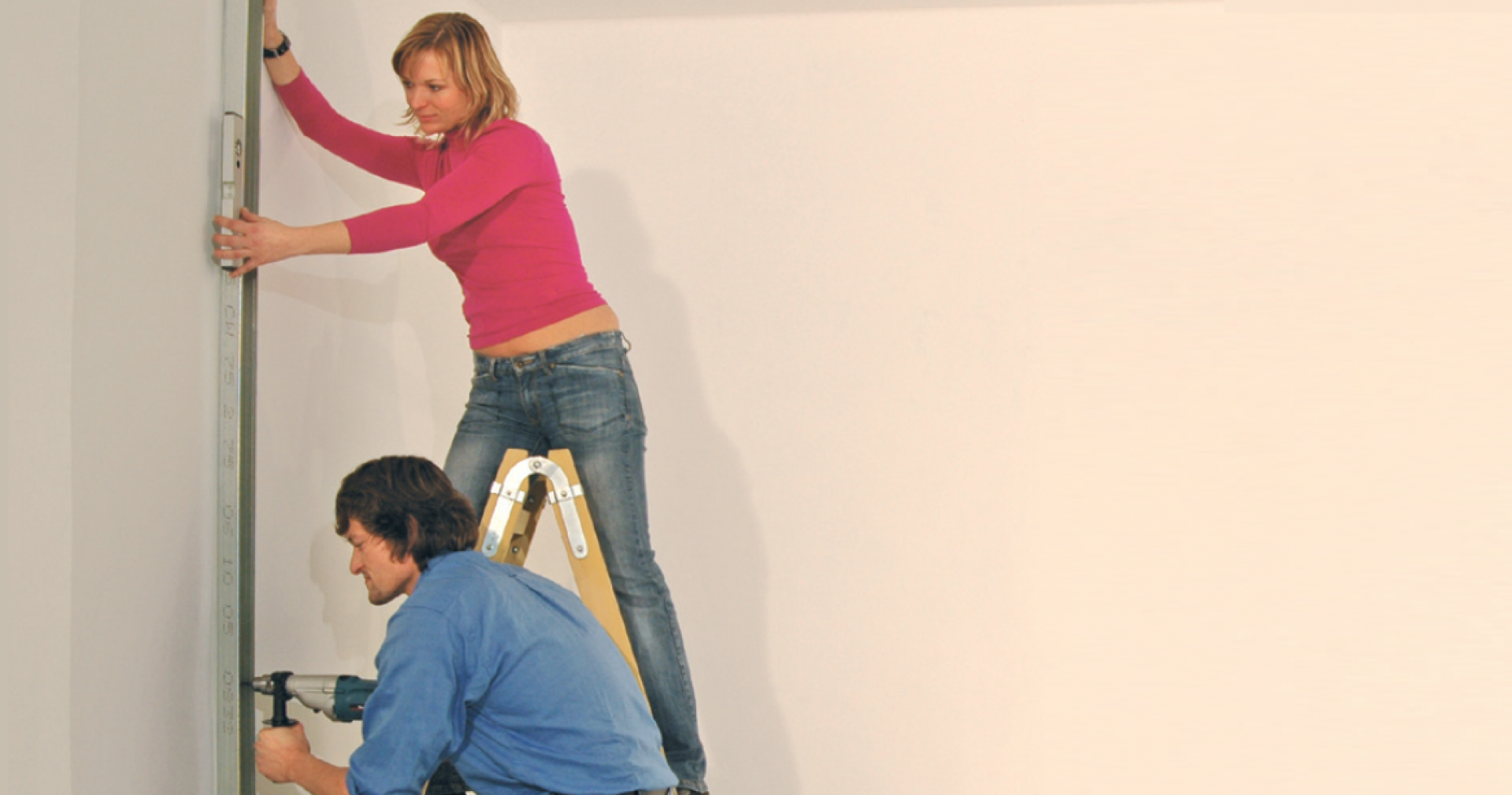

4. lépés

Műanyag beütődübelekkel a falra rögzítjük a CW-profilokat. A maximális rögzítési távolság 800 mm. A falsarkok közelében az első rögzítési pont maximális távolság 200 mm.

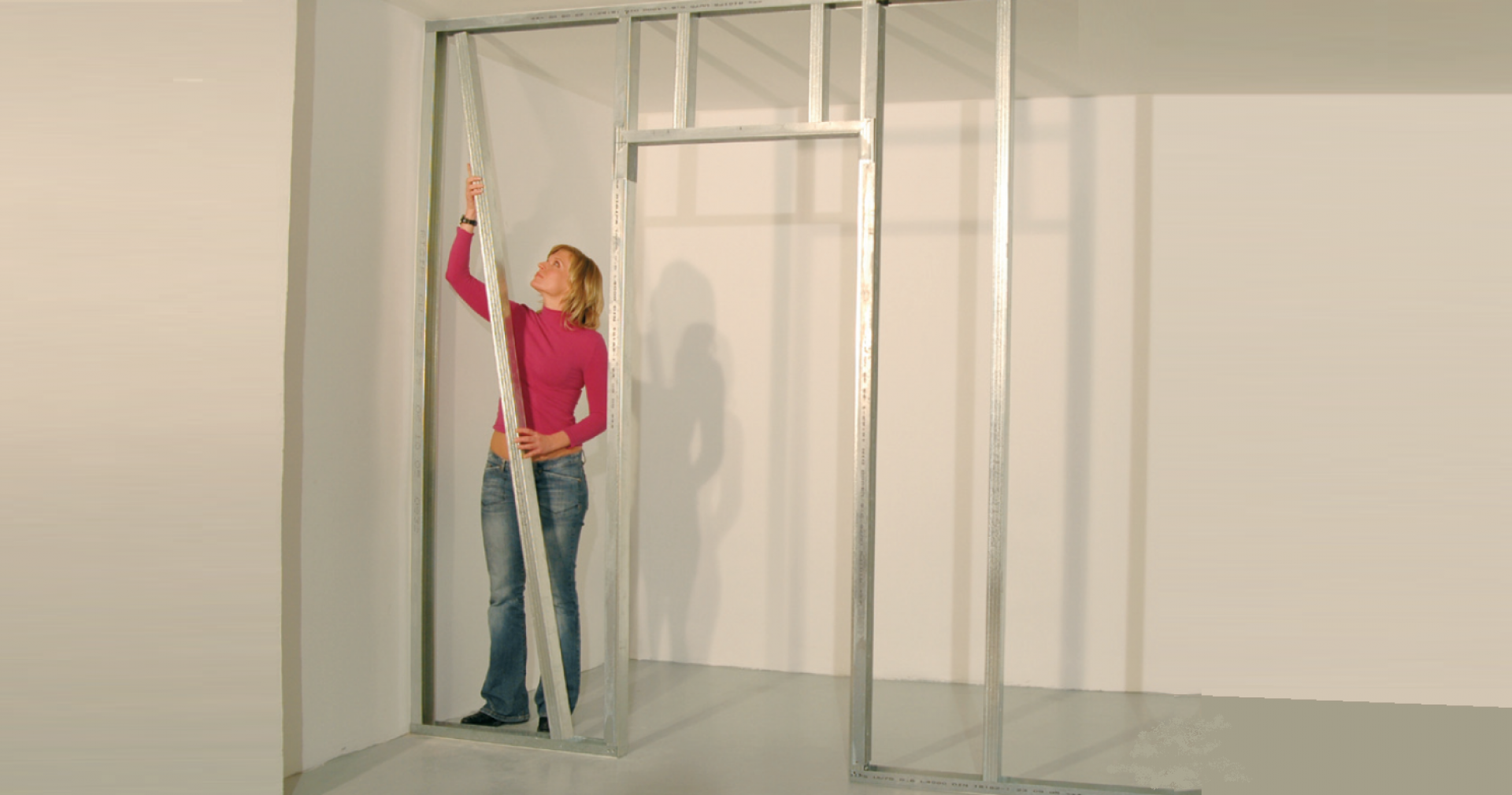

5. lépés

A CW-profilokat (oszlopokként) az UW-profilokba illesztjük, alábbiak szerint:

távolságuk max. 600 mm (1200 mm széles táblák esetén),
kb. 10–15 mm-rel rövidebbek, mint a helyiség belmagassága,
a profilok szárai a szerelés irányába nézzenek,
a CW és az UW profilokat nem csavarozzuk össze.

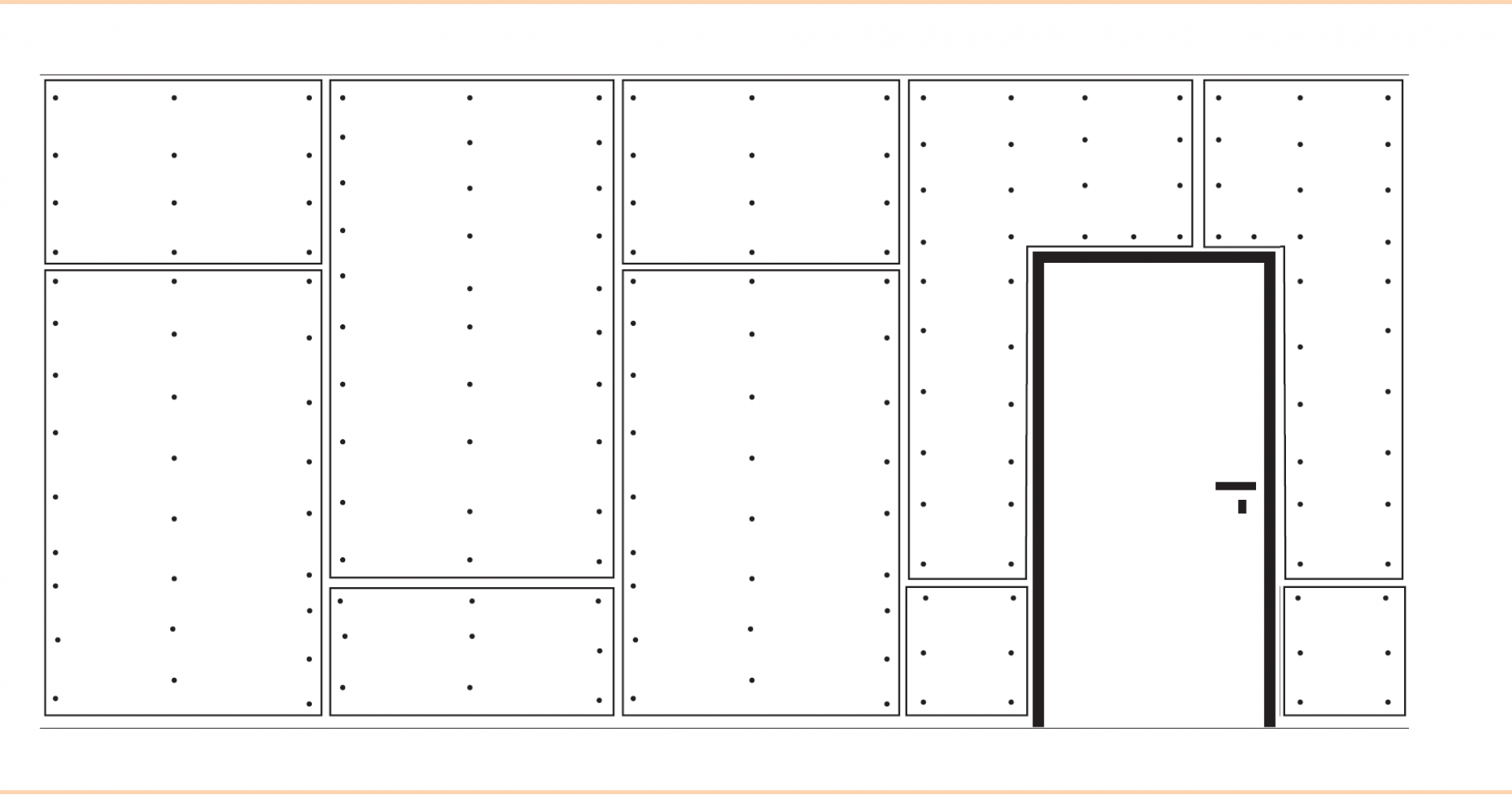

6. lépés

A lapok helyes rögzítése:

lapok elhelyezése min. 400 mm eltolással
csavartávolság 250 mm
ajtótok körül "L" alakú táblák

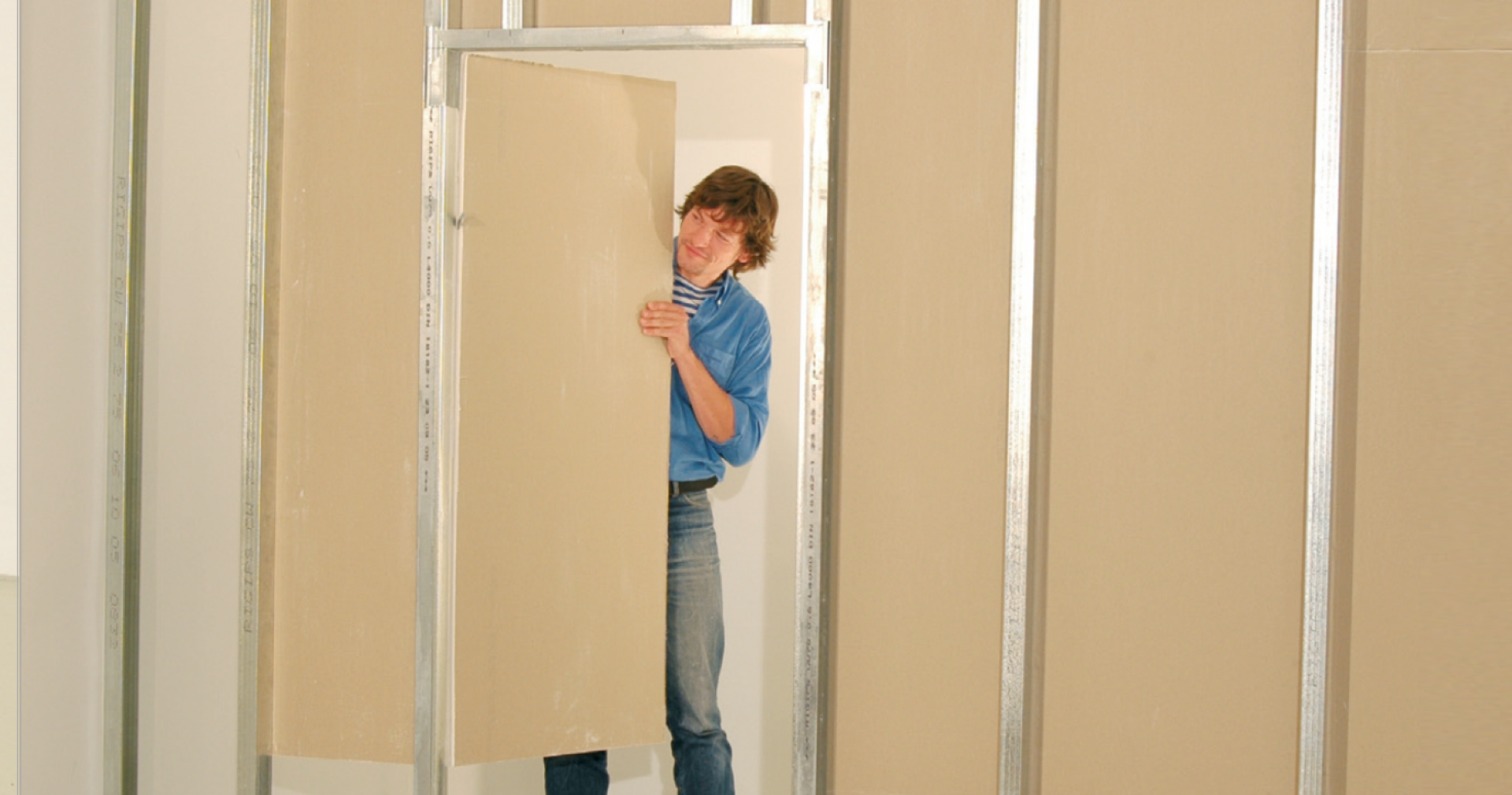

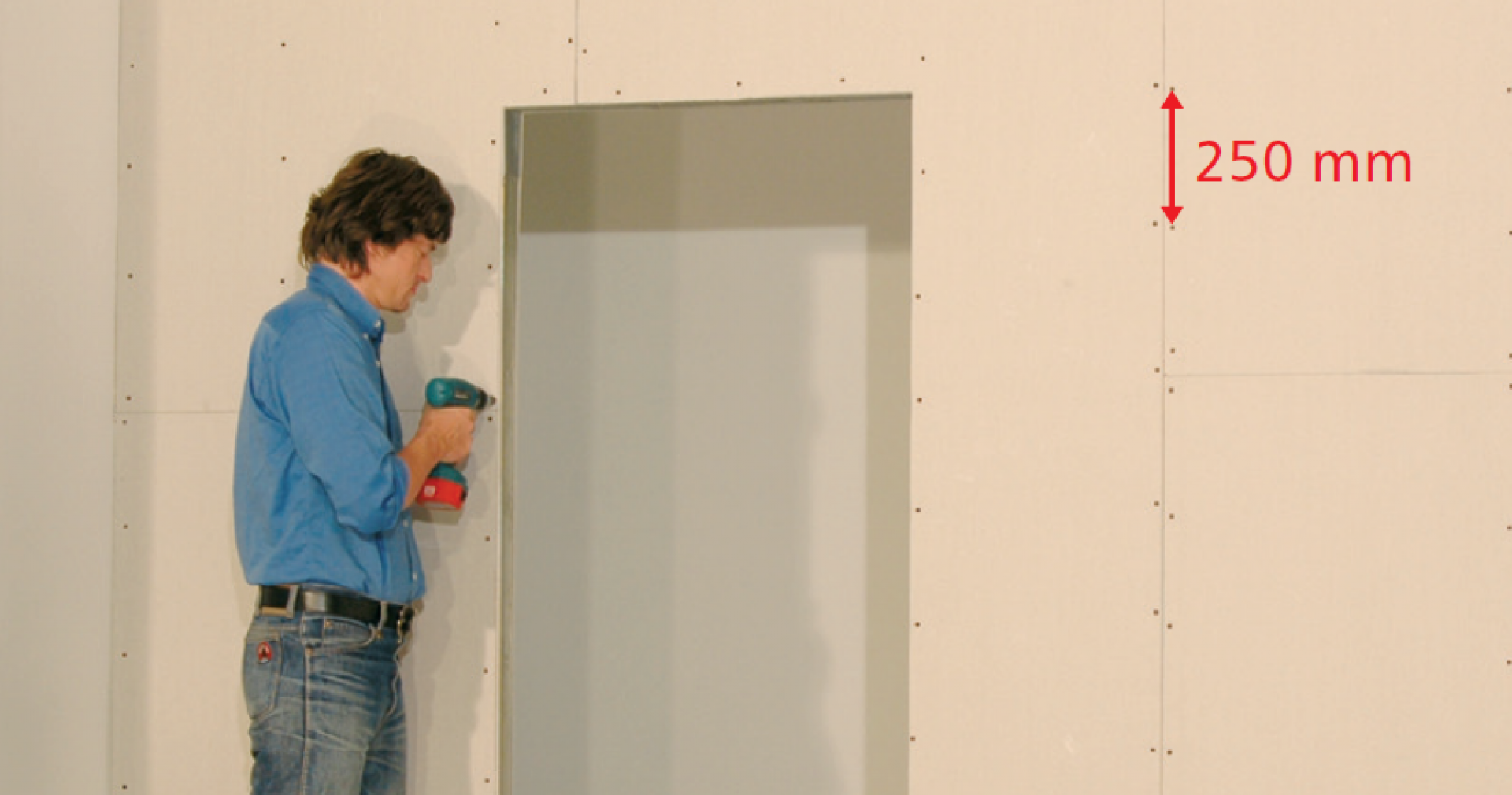

7. lépés

A fal egyik oldalára felszereljük a Rigips lapokat:

teljes lappal kezdjük el a burkolást
a lapokat állítva helyezzük fel
a lapokat csak a függőleges CW-profilokhoz rögzítjük 212. típusú gyorsépítő csavarokkal
a csavarok távolsága 250 mm
a vízszintes hézagok legalább 400 mm-rel legyenek eltolva

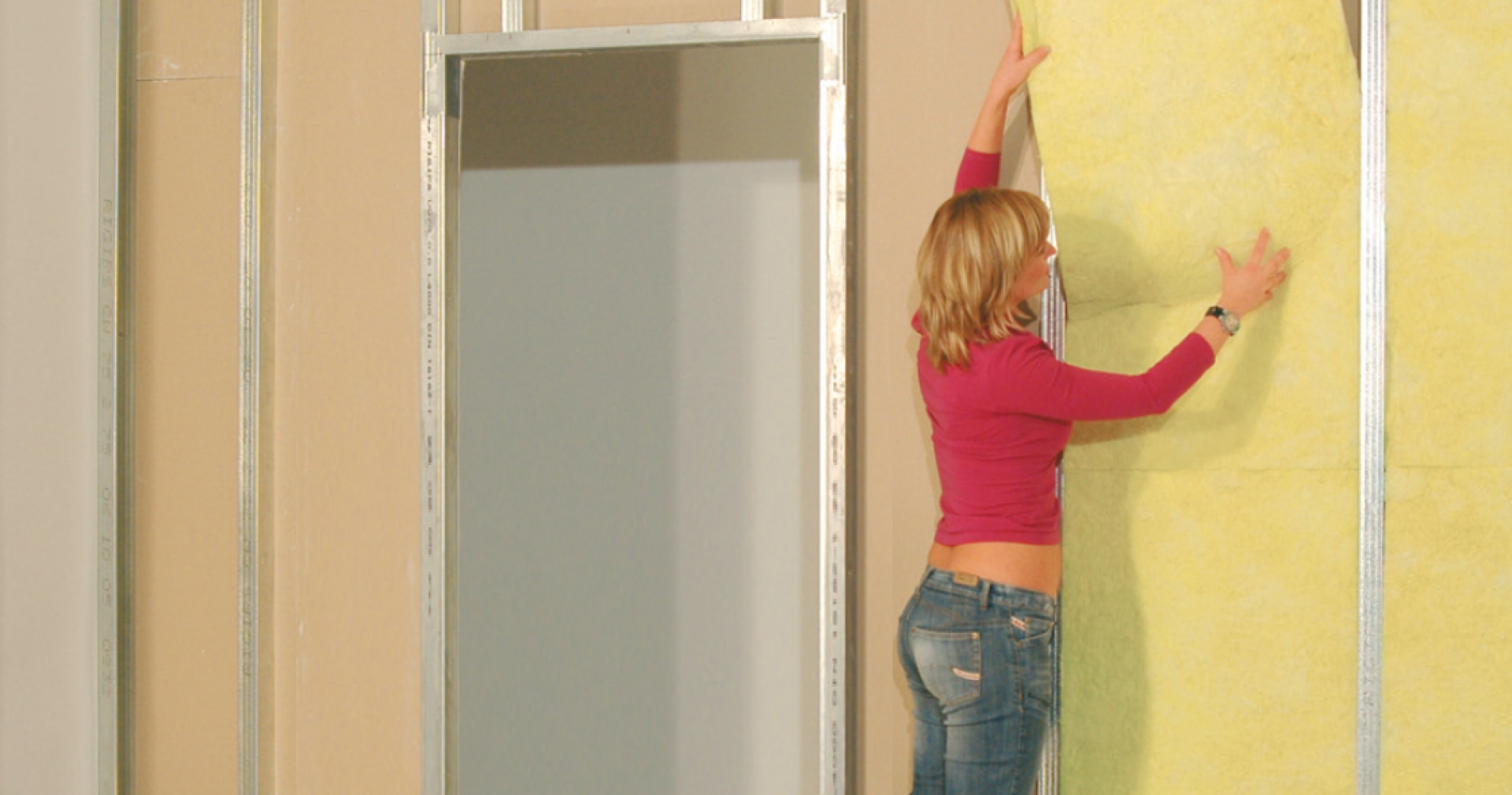

8. lépés

Az egyik oldal teljes burkolása után elhelyezzük az esetleges elektromos vezetékeket a CW-profilokon található H nyílásokon keresztül. Ezt követően helyezzük be az ásványgyapot hőszigetelő anyagot, teljes felületen, hézagok nélkül.

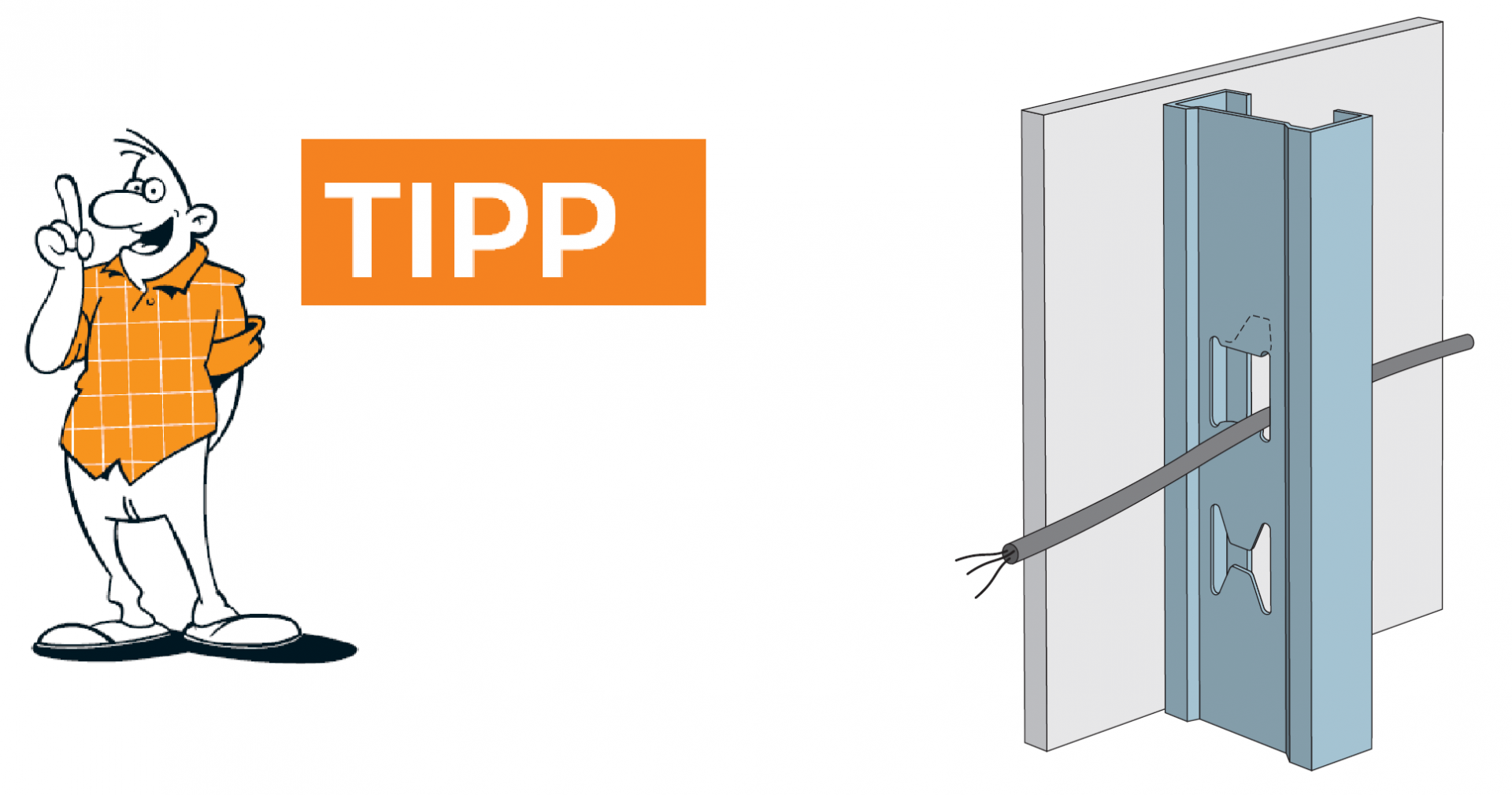

TIPP

Ügyeljünk rá, hogy a profilok H nyílásai közel egy magasságban legyenek.

9. lépés

A fal másik oldalának burkolását -1200 mm széles lapok esetén - hosszában félbevágott lap (600 mm) felszerelésével kezdjük, tehát az egyik oldalon létrehozott függőleges hézaggal szemben a másik oldalon egész lap helyezkedik el.
